某炼化厂焦化炉炉管渗碳层检测

        本检验的目的是为了评估检测碳化的可能性,以及使用电磁检测技术的焦化加热管的整体状况。每一炉的每一节(地板上)的管子都要在管子与支架管架进行全面检查。对于5F6炉,侧墙内的水平管道将被检查。在E-Pit检查中,有一个问题是在不同的管道上存在热电偶。热电偶引起信号干扰,并能防止管子的区域被检查。

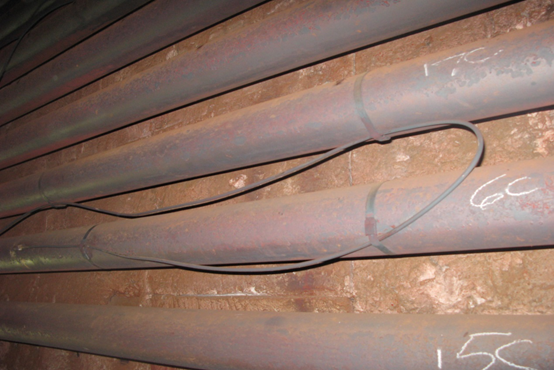

                                                                   图- 1  热电偶防止管检查的例子


         锅炉规格和管编号

         检查炉:

         管尺寸: 4mm"公称直径(4.5英寸)"

         名义壁厚: 0.220"

         管编号: 用于5F35F4炉的地板管,管子的编号从燃烧器壁往外编号,距离燃烧器最近的管子标为管1, 而最远处的管子标为29, 管子被分成了管子与管架之间的部分, A节是在所有熔炉的东侧的管子的截面,CE是炉的西侧。

         在5F6炉中,管子从底部(管子1)编号,向上(直到第7)

         例子:5 f3n-1a    5 f3是炉号。N是炉的北侧。1是表示管子的编号,a是分区编号。

         基准线的位置: 5F35F4炉中每段的基准线与最近的燃烧器中心点保持一致,或从最近的燃烧器中心点测量。

        对于5F6炉,基准线从东墙或从管架到东墙测量。




                                                      2:5F35F4炉的例子。以下是5F6炉的例子。

          检测设备

          检查设备包括以下内容:

          4e - pit探针含有4个平铺拾取线圈和12个点状diff线圈的E-Pitde 探针。

          ferroscope?308,16通道RFT的检测仪器

          E-Pit探查包含了一个系统,一个可靠的,会检查工具,可以检测各种service-induced缺陷和测量剩余壁厚?管的环形缺陷和,点状缺陷和通孔。

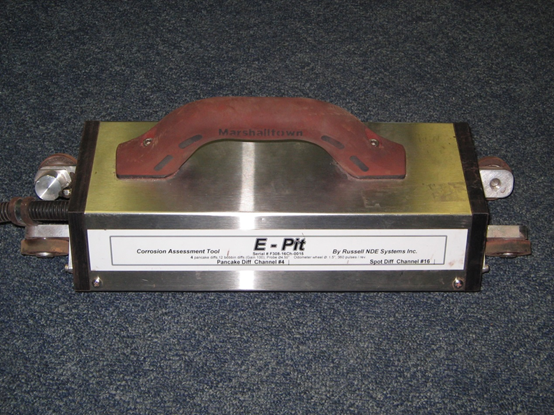

                                                                      图3 4.5"E-Pit检测仪器"图

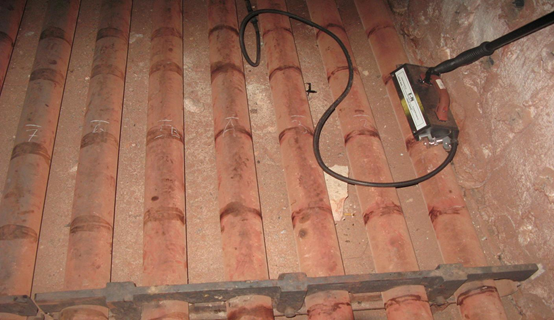

                                                                       图-4  E- Pit探测器在工作

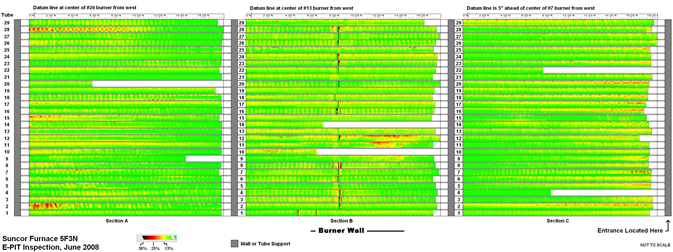

                                                                       图-5检测结果的平面视图
