张家港陶氏化工C扫描检测

一、概述

陶氏是一家多元化的化学公司,运用科学、技术以及“人元素”的力量不断改进推动人类进步的基本要素。公司将可持续原则贯穿于化学与创新,致力于解决当今世界的诸多挑战,如满足清洁水的需求、提高能源效率、实现可再生能源的生产、提高农作物产量等。陶氏以其领先的特种化学、高新材料农业科学和塑料等业务,为全球160个国家和地区的客户提供种类繁多的产品及服务,应用于电子产品、水处理、能源、涂料和农业等高速发展的市场。2009年,陶氏年销售额为450亿美元,在全球拥有52,000名员工,在37个国家运营214个生产基地,产品达5000多种。


二、超声波C扫描检测技术简介

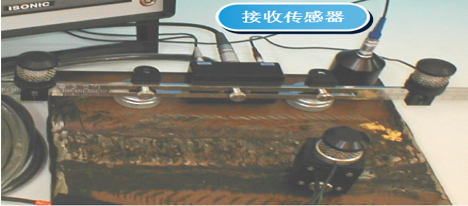

超声C扫描检测是结合了高移动性的便携式超声波探伤仪与具有记录,影像,数据处理功能的智能电脑检查系统,在检测工件时,操作者握住探头扫查架,然后在扫查区域内进行扫查,起声发生器会产生脉冲,在空气中进行传播,对于标准的XY扫查,在扫查区域的附近有两个接收超声的探头,用来接收超声定位发射探头所产生的脉冲信号,两个接收探头之间的距离是由扫查区域的宽度决定的,两个接收探头是放置在一根支架上,支架是由磁性及真空附着在被测工件上。



超声波C扫描检测系统可以实现对管道壁厚的精细扫查,得到扫查范围内每一点的详细剩余壁厚数据,并在检测系统上实时成像,检测数据同时实时保存,后期也可以通过专业的数据解析软件进行数据查看或数据分析。可以说超声C扫描是检测管体腐蚀缺陷的最精细的检测方法,但是检测效率低,检测成本较高。因此一般作为发现缺陷部位的验证技术手段。



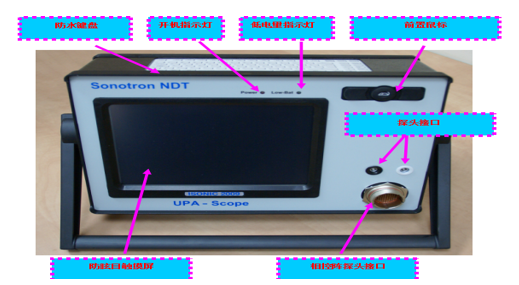

                                                      ISONIC 2009检测系统



                                                            声定位系统

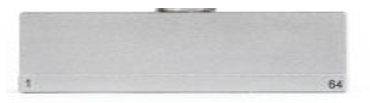

                                                           高温检测楔块


三、工程描述

张家港陶氏化工原料加热炉因出现锅炉外壁漏损固邀请我公司对锅炉外壁进行探伤检测,对锅炉进行现场观测后我公司对锅炉外壁(应甲方需要锅炉需不停机检测,锅炉外壁温度70~120℃)进行全面检测并针对外壁易出现的点状、面积内腐蚀特点采用先进的超声波C扫描及漏磁检测技术并针对锅炉高温状况使用了超声波高温耐热楔块。检测后发现多处内腐蚀现象对锅炉的安全隐患进行了有效监督检测。


四、检测数据

B6-2号点检测结果

缺陷编号

缺陷长度

cm

缺陷宽度

cm

最大减薄

mm

缺陷类型

母材标准厚度(mm

B6-2

110

70

2.4

面积减薄

6.5

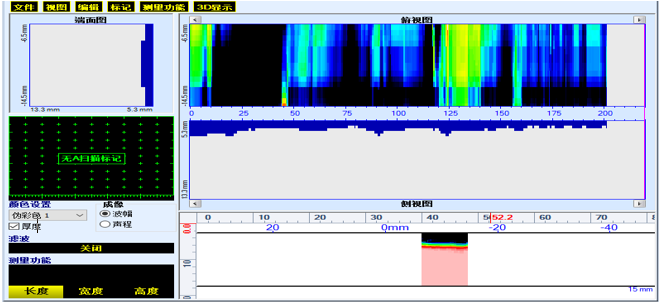

                                                                       相控阵C扫描检测成像图

B4-3号点检测结果

缺陷编号

缺陷长度

cm

缺陷宽度

cm

最大减薄

mm

缺陷类型

母材标准厚度(mm

B4-3

80

60

2.2

减薄

6.5

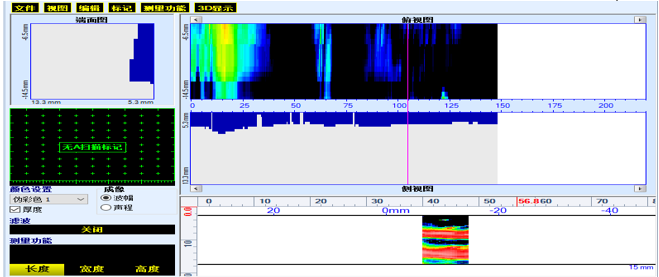

                                                     相控阵C扫描检测成像图
